Szerelőszett ablak vagy ajtó beszereléséhez

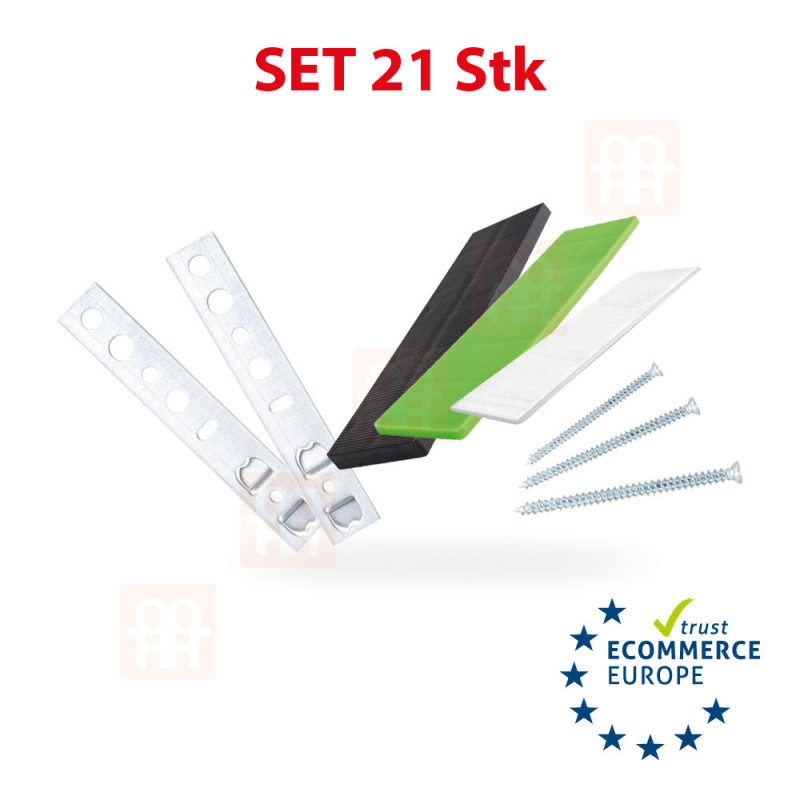

A készlet tartalma:
6 db tokrögzítő fül ablakhoz és ajtóhoz
6 db tokrögzítő (turbó ) csavar 7,5 x 112 mm
3 db 28 x 100 x 1 mm műanyag hézagoló alátét
3 db 28 x 100 x 3 mm műanyag hézagoló alátét
3 db 28 x 100 x 5 mm műanyag hézagoló alátét
Erkély-, bejárati vagy teraszajtók beépítéséhez két darab készlet vásárlását javasoljuk.
Ezen készlet mellé ajándékba kap tőlünk egy OKNA HNED asztalosceruzát!
A tokrögzítő fülek ajánlott elhelyezése
A tokrögzítő fülek szokásos elhelyezését az ablak- vagy ajtókeret kerületén az alábbi rajz mutatja. Amennyiben nem lehetséges a megadott távolságokban rögzíteni a nyílászárót (pl. redőnyök felszerelése miatt), akkor a keret érintett részének megfelelő megerősítéséről külön kell gondoskodni. Ugyanezeket a szabályokat kell követni az ablakok és ajtók beszerelésénél is. Nem ajánlott az ablakkeretet alsó részének átfúrása, mely az esővíz elvezetésére szolgál a szerkezetből. Ha ez nem biztosítható, akkor ajánlott a csavarfej tömítésének alapos ellenőrzése és lezárárása, így megakadályozható a profilba történő vízszivárgás. A tok rögzítésénél figyelembe kell venni a fal anyagát, a fúrás mélységét, a csavar átmérőjét, a fal szélétől való távolságot, a csavar szabad hosszát (a csatlakozási hézag szélessége = az ablakkeret és a fal közötti rés).
Kép az ablak rögzítéséről a ČSN 746077 szabvány szerint:
A - tokrögzítő fülek távolsága: alumínium ablak max. 800mm | fa ablak max. 800mm | műanyag ablak max. 700mm
E - távolság a keret, a vízszintes vagy függőleges tokosztó belső sarkától: kb. 150 mm | kb. 250 mm színes műanyag ablakok esetén.
Tartó alátétek
Az ablakok és teraszajtók beépítésénél biztosítani kell, hogy a síkjukban fellépő erők úgy kerüljenek átvitelre, hogy ne keletkezzenek bennük olyan deformációk, amelyek veszélyeztetnék stabilitásukat és törésüket okoznák. A vízszintes részen (párkánysík) és a keretek függőleges elemei alatt tartóbetéteket kell elhelyezni. Az alátéteket úgy kell elhelyezni, hogy csak a nyomóerő terhelje őket. A tartóbetéteknek olyan anyagból kell készülniük, amely hosszú távon képes elviselni az ablakok súlyát, nem nedvszívó és a szomszédos anyagokkal kémiailag semleges.
Feszítő alátétek
A feszítő alátéteket függőleges kötésekben használják, hogy megakadályozzák a keret deformálódását az ablak- és ajtószárnyak nyitásakor. A felhasznált anyag ugyanaz, mint a tartó alátéteknél (ezek ugyanazok az alátétek). A tartó és a meghatározó alátéteket úgy kell elhelyezni, hogy a keret tágulni tudjon! A tartó- és a határoló alátétek ajánlott elhelyezési sémája az alábbi ábrán látható.
