Szerelési és szervizkészlet egy ablak beépítéséhez

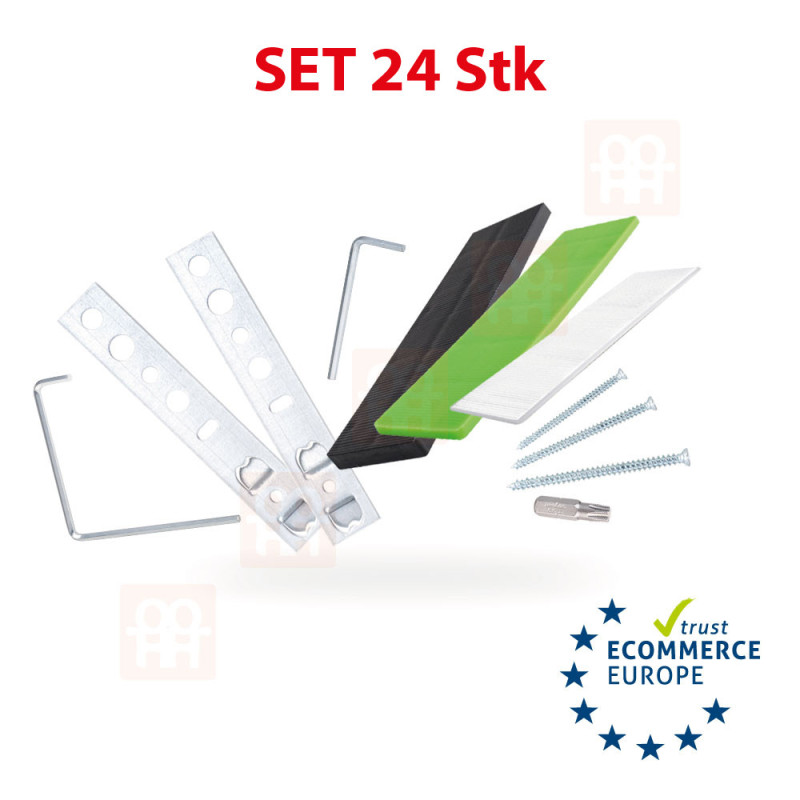

A készlet tartalmazza:
6x Szerelési horgony ablakhoz és ajtóhoz
6x Turbócsavar 7,5 x 112 mm
3x Műanyag igazító alátét 28 x 100 x 1 mm
3x Műanyag igazító alátét 28 x 100 x 3 mm
3x Műanyag igazító alátét 28 x 100 x 5 mm
1x Csavarhúzóhegy rögzítő TX30 csillagprofil (Torx típus)
1x szerviz L-billentyű TX15 csillagprofil (Torx típus)
1x szerviz L-billentyű IMBUS 4
Erkély-, bejárati vagy teraszajtók beépítéséhez két ilyen készlet beszerzését javasoljuk.
Ehhez az előnyös készlethez ajándékba kap tőlünk egy OKNA HNED asztalosceruzát!
Ahorgonyok használata ablakok és ajtók beépítésekor
A horgonyok szokásos elhelyezése az ablak- vagy ajtókeret kerületén az alábbi rajz mutatja. Ha nem lehet a megadott távolságokban rögzítést biztosítani (pl. redőnyök, karnisok stb. felszerelése miatt), akkor a keret megfelelő részének megfelelő megerősítéséről kell gondoskodni.Ugyanezeket a szabályokat kell követni az ablakok és ajtók összeszerelésénél is. Ha lehetséges, nem ajánlott az ablakkeretet alul átfúrni, ami az esővíz elvezetésére szolgál a szerkezetből. Ha ez nem biztosítható, ajánlott a csavar fejét alaposan lezárni, hogy megakadályozza a profilba történő szivárgást. A lehorgonyzásnál mindig figyelembe kell venni a kerületi fal anyagának alkalmasságát, a fúrás mélységét, a csavar átmérőjét, a fal szélétől való távolságot, a csavar szabad hosszát (a csatlakozási hézag szélessége = az ablakkeret és a fal közötti rés).
Kép az ablak rögzítéséről a ČSN 746077 szabvány szerint:
A - horgonyok távolsága: fém ablak max. 800mm | fa ablak max. 800mm | műanyag ablak max. 700mm
E - távolság a keret, a párkány vagy a válaszfal belső sarkától: kb. 150 mm | kb. 250 mm PVC színezett ablakok esetében.
Tartóbetétek
Az ablakok és teraszajtók beépítésénél biztosítani kell, hogy a síkjukban fellépő erők úgy kerüljenek átvitelre, hogy ne keletkezzenek bennük olyan deformációk, amelyek veszélyeztetnék stabilitásukat és törésüket okoznák. A vízszintes részen (párkánysíkon) és a keretek függőleges elemei alatt tartóbetéteket kell elhelyezni. Az alátéteket úgy kell elhelyezni, hogy csak a nyomóerő terhelje őket. A tartóbetéteknek olyan anyagból kell készülniük, amely hosszú időn keresztül képes elviselni az ablakok súlyát, és nem nedvszívó és a szomszédos anyagokkal kémiailag semleges.
Feszítő alátétek
A feszítő alátéteket függőleges kötésekben (csatlakozó kötések) használják, hogy megakadályozzák a keret deformálódását az ablak- és ajtószárnyak nyitásakor. A felhasznált anyag ugyanaz, mint a tartó alátéteknél (ezek ugyanazok az alátétek). A tartó és a meghatározó alátéteket úgy kell elhelyezni, hogy a keret tágulni tudjon! A tartó- és a határoló alátétek ajánlott elhelyezési sémája az alábbi ábrán látható.
